Quand on cherche sur quelle couleur brancher la fibre Free, on tombe souvent sur des réponses contradictoires. La raison est simple : il y a deux « couleurs » qui n’ont rien à voir l’une avec l’autre. La première concerne le port à utiliser sur la prise PTO (la prise murale fibre installée dans votre logement). La seconde concerne les embouts de la jarretière, le câble fin qui relie cette prise à votre Freebox. Voici ce qu’il faut savoir pour chacune.
| Opérateur | Couleur du port PTO (ZTD) | Embout jarretière côté PTO | Embout jarretière côté box |
|---|---|---|---|
| Free | Rouge | Vert | Bleu |
| Orange | Jaune | Selon modèle | Selon modèle |
| Bouygues Telecom | Vert | Selon modèle | Selon modèle |
| SFR | Bleu | Selon modèle | Selon modèle |
📌 L’essentiel à retenir

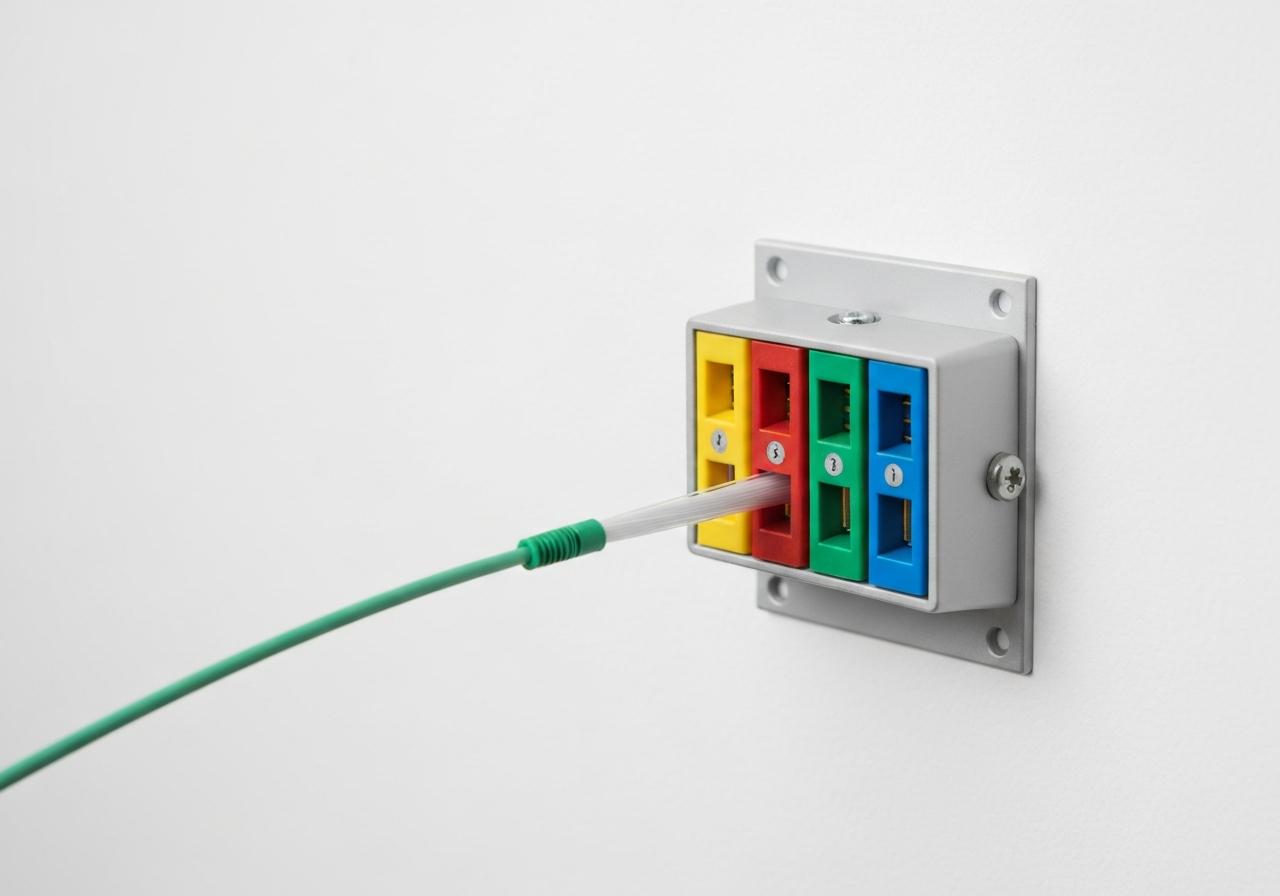

Quel port choisir sur une PTO 4 ports ?
Sur une PTO 4 ports (aussi appelée PTO 4FO), chaque port est attribué à un opérateur différent et identifié par une couleur. Ce type de prise murale se trouve principalement dans les immeubles des grandes agglomérations, ce qu’on appelle la zone très dense (ZTD). Le port qui vous concerne en tant qu’abonné Free est le port rouge.
Les quatre ports suivent une attribution standardisée :
- Free : port rouge
- Orange : port jaune
- Bouygues Telecom : port vert
- SFR : port bleu
Un ou plusieurs ports peuvent rester inutilisés si tous les opérateurs ne sont pas présents dans l’immeuble. C’est normal.
En zone moyennement dense (ZMD), la PTO ne comporte qu’un seul port. Tous les opérateurs commerciaux partagent la même infrastructure. Dans ce cas, il n’y a pas de choix à faire : un seul port est disponible, c’est forcément le bon.
Un point important à garder en tête : brancher la jarretière sur un autre port ne change pas d’opérateur. Chaque port est raccordé physiquement à un réseau distinct dans les parties communes de l’immeuble. Changer d’opérateur passe par une démarche administrative, pas par un simple rebranché.
Quelle couleur brancher côté PTO et côté Freebox ?
La jarretière optique est le câble fin qui relie physiquement la PTO à votre Freebox à l’intérieur du logement. Free fournit une jarretière dont les deux embouts sont de couleurs différentes, et ce n’est pas un hasard : chaque couleur indique un côté précis.
- Embout vert : à brancher côté PTO (la prise murale)
- Embout bleu : à brancher côté Freebox (le port optique de la box)
Inverser les deux embouts n’abîme pas le matériel, mais peut provoquer une perte de débit ou une absence totale de connexion. Ce n’est pas une précaution théorique.
Si un embout ne s’insère pas facilement, ne forcez pas. Chaque connecteur est équipé d’un détrompeur, une forme asymétrique qui empêche physiquement l’insertion dans le mauvais sens. Retournez simplement l’embout de 180 degrés et réessayez.
La jarretière fournie par Free est compatible avec la Freebox POP, Delta, One, Mini 4K et Révolution. Si vous avez besoin d’en remplacer une (câble abîmé ou longueur insuffisante), des modèles existent de 1 à 30 mètres sans dégradation du signal.
Comment brancher la jarretière Free sur la PTO ?
Avant de toucher quoi que ce soit, deux précautions non négociables. Ne regardez jamais directement l’embout d’une fibre optique : le signal laser émis est invisible à l’oeil nu mais peut endommager la rétine. Laissez les bouchons de protection en place jusqu’au dernier moment, et évitez de toucher ou de rayer la surface de l’embout. Un embout rayé nécessite le remplacement du câble.
Ouvrir le capot et identifier le bon port
Le capot de la PTO est maintenu par des clips latéraux. Repérez l’encoche en haut du boîtier et faites levier délicatement avec un tournevis plat. N’arrachez pas le capot d’un coup : les fibres à l’intérieur sont très fragiles et un faux mouvement peut endommager l’installation.
Une fois le capot ouvert, identifiez le port à utiliser. Sur une PTO 4 ports en ZTD, cherchez le port rouge (Free). Sur une PTO monofibre, un seul port est disponible. Si un clapet de protection recouvre le port, soulevez-le avant d’insérer l’embout.
Connecter les deux embouts dans le bon ordre
Commencez par le côté PTO. Retirez le bouchon de protection de l’embout vert au dernier moment, puis insérez-le dans le port de la prise murale jusqu’à entendre un clic de verrouillage. Le détrompeur guide le bon sens d’insertion : si ça ne rentre pas, retournez le connecteur.
Passez ensuite côté Freebox. Retirez le bouchon de l’embout bleu et insérez-le dans le port optique de votre box, généralement identifié par la mention « Optical » ou un symbole fibre. Même principe : enfoncez jusqu’au clic. Une fois les deux extrémités verrouillées, refermez le capot de la PTO en réenclenchant les clips.
Quelles erreurs évitent de perdre la connexion ?
La plupart des problèmes de connexion après un rebranché viennent d’une manipulation simple mais mal exécutée. Voici les erreurs les plus fréquentes à éviter :
- Inverser l’embout vert et l’embout bleu : c’est la cause numéro un des pannes après rebranché. Le vert va côté PTO, le bleu côté Freebox, sans exception.
- Regarder l’embout de la fibre : le laser est invisible et dangereux pour les yeux, même à faible puissance.
- Toucher ou rayer la surface de l’embout : la moindre trace de gras ou une micro-rayure suffit à dégrader le signal. Si l’embout est souillé, utilisez un chiffon optique sec avant de le rebrancher.
- Forcer l’insertion sans respecter le détrompeur : si ça résiste, retournez le connecteur plutôt que de forcer. Endommager le port oblige à faire intervenir un technicien.
- Croire que changer de port change d’opérateur : chaque port est câblé vers un réseau distinct. Brancher la jarretière sur le port jaune (Orange) ne vous donnera pas accès au réseau Orange si vous êtes abonné Free.
- Ouvrir le capot de la PTO sans nécessité : les fibres internes sont fragiles et disposées en lovage précis. N’ouvrez le boîtier que si vous avez effectivement besoin d’accéder aux ports.
